Aalborg AV-6N

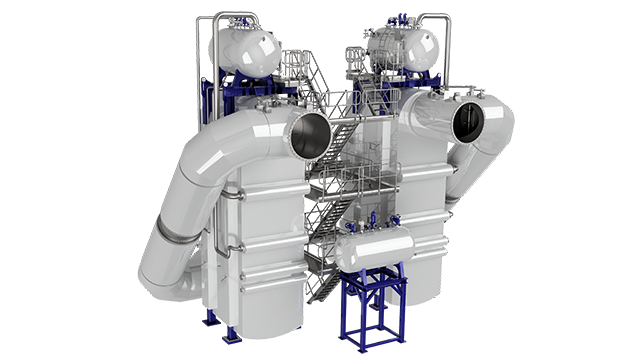

Aalborg AV-6N is a robust and highly efficient boiler with gilled water tubes which is designed to improve a plant’s overall efficiency by maximizing exhaust gas heat recovery. It is intended for steam and/or hot water production.
Aalborg AV-6N boiler is constucted to recover heat from diesel engines, gas engines or other sources.
The boiler’s compact and flexible design, which makes it easy to install, also allows cleaning during operation, which minimizes engine shutdowns and increases plant availability.
Natural circulation is used in the standard steam configuration with resulting advantages for reliability, safety and energy efficiency, although traditional forced-circulation models are available if specifically requested.
Designed with extended heating surface, AV-6N is compact and cost-effective. The possibility of cleaning during operation minimises the need for engine shutdowns and increases the overall plant availability.
Customer benefits with AV-6N
-
Proven design based on hundreds of operating references
-
High efficiency; less CO2 emission
-
Natural circulation; high availability, low operational and maintenance costs
-
Vibration resistant
-
Easy to clean
-
Compact heating surface, optimisable for different applications
-
Small footprint and lightweight
-
Small water volume inside the boiler allows it to respond quickly to load changes
-
Freedom of scope; shop-assembled, or with maximised scope for local outsourcing (e.g., insulations, platforms, inter-connecting pipes, pre-installation of components etc.)
-
Standardised cost-effective supply concept with short delivery time
- Tailor-made for specific requirements
Design data
- Engine output: No limit, depending on engine
- Engine fuel type: Light oil, liquid biofuel, heavy fuel oil, natural gas
- Exhaust gas flow: No limits
- Exhaust gas temp.:Standard up to 530 ºC
- Operating steam/water pressure: Typically 5-30 bar(g), max. 65 bar(g)
- Steam/water temperature:Standard up to 400 ºC
- Natural circulation as standard - forced on special demand
- Pinch point: Typical 15 - 20 ºC
Fonctionnement
Conception de chaudière unique
Une structure unique sans plaques d'extrémité - optimisé par des analyses informatisées - garantit une structure de chaudière exempte de vibrations et de contraintes thermiques, capable de résister aux conditions de fonctionnement les plus exigeantes.
Circulation naturelle fiable
En tant que norme pour les applications à la vapeur, Alfa Laval Aalborg propose des solutions fiables de circulation naturelle sans avoir besoin de pompes de circulation, offrant les avantages suivants:
- Fiabilité
- Risque minimisé de feux de suie
- Moins de consommation d'énergie
- Rentabilité
- Installation rapide sur site
- Fondations réduites et tuyauterie et câblage minimisés
- Petite empreinte
- Des chaudières traditionnelles à circulation forcée sont également disponibles.
Facile à nettoyer
La disposition des tubes de la surface chauffante de l’AV-6N facilite la maintenance et l’entretien. Les chaudières AV-6N peuvent être nettoyées en cours de fonctionnement. En plus des blowers-vapeur à suie, un type à air peut également être installé.
Chauffage à eau chaude gratuit
La chaudière à gaz d'échappement AV-6H est une chaudière à tubes d'eau pour la récupération de chaleur. Elle vient dans une disposition horizontale. Elle est facile et rapide à installer tout en permettant un accès optimisé pour une maintenance et un entretien pratiques.
- Conception à contre-courant hautement efficace pour le chauffage de l'eau chaude
- Conception éprouvée pour assurer un nettoyage efficace et rapide des résidus d'huile de lubrification condensée (dans les applications à moteur à gaz)
- Disposition compacte et flexible avec zone de service piétonnière intégrée
- Faible poids opérationnel
- Poches de gaz minimisées
