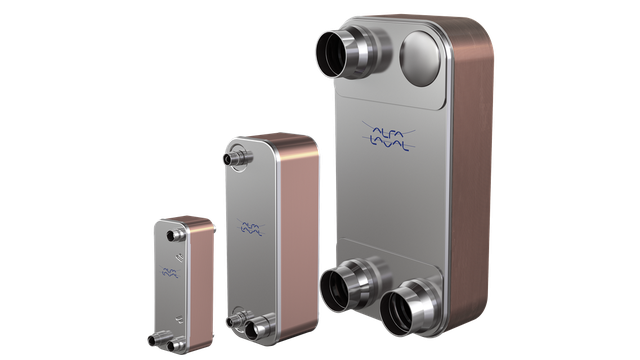

CD
Alfa Laval supports the compressed air industry with the latest developments for refrigerated air dryers. Taking brazed heat exchanger technology even further and integrating more values than ever before.
Features and advantages
- Low energy consumption due to the very low pressure drop over the heat exchanger.
- Excellent thermal performance.
- Two combined heat exchangers, consisting of both the air to air heat recovery and air to refrigerant.
- Integrated connection with heat recovery that requires no additional piping.
- Convenient connection locations.
- All refrigerant connections are on one side, air and water drain on the opposite side.
- Stainless steel for reliability and long life.
- Compact: The corrugated compressed plates significantly reduce the total air dryer size.
Fonctionnement
La surface d'échange est composée de fine plaques corruguées en acier inoxydable qui sont assemblées pour former un lot de plaques. Des canaux se forment entre les plaques. Les ouvertures des plaques formant les zones d'alimentation sont disposées de sorte que les deux fluides s'écoulent par des canaux alternés, normalement en écoulement à contre-courant complet. Les fluides sont maintenus dans l'unité par une brasure qui vient sceller le lot de plaques. Les points de contact entre les plaques sont également brasés pour résister à la pression. Les entrées et sorties d'air sont positionnées du même côté. L'eau est récupérée au point le plus bas par une évacuation dédiée.
