AlfaFlash ZLD
Réutilisez vos eaux usées et valorisez vos déchets avec le système ZLD. Dotés de l'évaporateur AlfaFlash et d'un décanteur centrifuge, les systèmes ZLD éliminent les particules dissoutes et en suspension des eaux de process et autres rejets liquides afin de les collecter pour retraitement, ou afin d'en récupérer les matières valorisables pour les réutiliser ou les vendre. Vos eaux usées peuvent être recyclées pour un usage interne afin d'atteindre le zéro rejet liquide et limiter ainsi les coûts

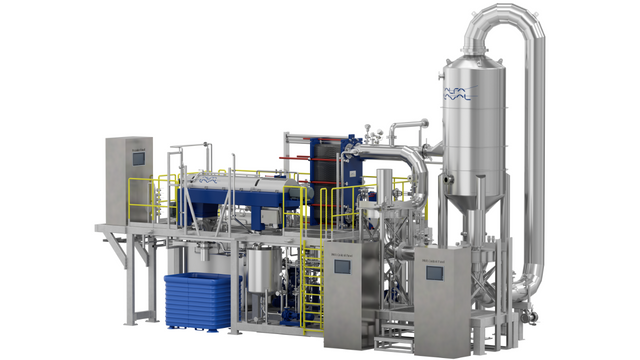

Système modulaire personnalisé pour ZLD et processus de cristallisation
- Élimination des eaux usées
- L'eau distillée de haute qualité peut être réutilisée, permettant de récupérer jusqu'à 98% des rejets liquides
- Solides réduits au minimum en vue d'une réutilisation ou d'une réduction des coûts d'élimination
- Haute efficacité énergétique
- Installation compacte et robuste, idéale pour une large gamme d'applications
Les systèmes AlfaFlash ZLD éliminent les rejets des eaux usées liquides, génèrant des solides à éliminer ou à réutiliser, et recyclent une eau distillée de haute pureté qui peut ensuite être réutilisée.
Les systèmes AlfaFlash ZLD contribuent à la fois à la protection de l'environnement et à la rentabilité de votre entreprise. Ils sont par ailleurs facilement adaptables pour répondre à l'évolution constante des réglementations. La réputation d'Alfa Laval, sa grande expérience des solutions thermiques et de la technologie de séparation garantissent une solution rentable.
Systèmes modulaires en configuration standard ou personnalisés selon vos besoins
Recompression mécanique de la vapeur (RMV)
- Nécessite d'être relié au réseau électrique
- Consommation d'énergie nettement inférieure à celle des systèmes à vapeur
- Disponible en capacité d'évaporation de 1,5 à 6 tonnes/heure ou dans une configuration personnalisée adaptée à vos besoins d'évaporation
- Disponible en module pré-assemblé
- Disponible en configuration ZLD équipée d'un décanteur centrifuge de déshydratation des cristaux pour produire une phase de solides secs, mais aussi en tant qu'évaporateur autonome.
Systèmes à effets multiples
- Disponible en systèmes multi-effets : évaporation entraînée par la vapeur, l'eau chaude ou la chaleur résiduelle. Également disponible avec recompression thermique de vapeur (RTV) afin de réduire la consommation de vapeur.
- Disponible en module pré-assemblé
- Disponible en configuration ZLD équipée d'un décanteur centrifuge de déshydratation des cristaux pour produire une phase de solides secs, mais aussi en tant qu'évaporateur autonome.
Sources de chaleur fatale pour alimenter le système d'évaporation
Options de configuration
Les systèmes d'évaporation d'Alfa Laval peuvent utiliser la chaleur provenant de différentes sources telles que la compression mécanique et thermique ainsi que les vapeurs résiduelles des sécheurs.
Recompression mécanique de la vapeur (RMV)
- Consommation de vapeur faible (ou nulle)
- Utilise de l'électricité
Système à effets multiples
- Économise de l'énergie en réutilisant la vapeur
- Simple et flexible
Recompression thermique de la vapeur (RTV)
- Faible coût avec une consommation de vapeur réduite
- Simple, aucune pièce mobile
Chaleur résiduelle de votre processus
- Utilisez la vapeur basse pression ou la chaleur résiduelle
- Récupérez l'énergie des gaz d'échappement

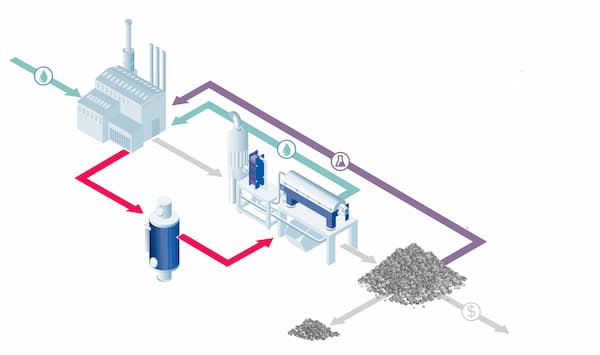

Récupérez la chaleur fatale des gaz d’échappement
En intégrant la micro-chaudière Alfa Laval à votre système d'évaporation, vous pouvez adapter votre système d'évaporation en utilisant la chaleur résiduelle des gaz d'échappement de votre usine.
Alfa Laval Aalborg Micro est une chaudière / un économiseur extrêmement compact qui récupère la chaleur résiduelle et réduit ainsi la consommation d’énergie de votre site.
Principe de fonctionnement d'AlfaFlash
L'eau est introduite dans l'échangeur thermique AlfaFlash.
Après avoir été chauffé, le liquide est acheminé à travers l'orifice flash. Ensuite, le mélange est divisé en deux phases : le concentré et la vapeur, qui entrent dans le séparateur cyclonique où les forces centrifuges séparent la vapeur du liquide.
La vapeur s'élève dans l'espace où la condensation et les fines gouttelettes sont éliminées et le concentré restant s'écoule dans la pompe de recirculation. Un flux latéral de liquide concentré est ensuite envoyé dans le décanteur où l'eau est séparée des solides.
Video - Fonctionnement du décanteur centrifuge
La technologie brevetée des décanteurs Alfa Laval réalise la déshydratation des solides en suspension, afin de minimiser les déchets et maximiser la récupération de l'eau, tout en assurant une élimination efficace des microparticules. Illustration en vidéo.
Video - Fonctionnement d'AlfaFlash
Découvrez les fonctions du système AlfaFlash ZLD à travers l'animation ci-dessous et découvrez notre technologie d'évaporation par circulation forcée.
Industries et applications
Les systèmes AlfaFlash ZLD sont conçus pour répondre aux besoins d'un large éventail d'applications :
HVO, carburants renouvelables et produits biosourcés
Les raffineries, les fabricants de bioplastiques et les fabricants d’éthanol deuxième génération peuvent recycler et réutiliser les eaux usées issues de leurs procédés de production d'énergie renouvelable.
Industries manufacturières et centres de services
Centres de service et fabricants d'automobiles, d'outils et d'électronique ont un objectif commun : minimiser, voire éliminer les eaux usées afin d'augmenter leurs bénéfices et d'atteindre leurs engagements en matière de développement durable.
Industrie du recyclage
Alfa Laval propose des systèmes AlfaFlash ZLD pour la cristallisation, les boucles de recyclage chimique (lixiviation) et plus encore. Nous pouvons vous aider dans votre processus de recyclage et votre flux de déchets recyclés.
Industries lourdes
Le système AlfaFlash ZLD et les cristalliseurs peuvent être utilisés dans une variété de processus dans l'industrie lourde.
BROCHURE - Traitement et valorisation des eaux usées industrielles
Les solutions Alfa Laval pour le traitement des eaux et des déchets des effluents industriels vous aident à atteindre vos objectifs RSE. Grâce à nos technologies, maximisez la réutilisation de l'eau et transformez vos eaux usées en ressource.
LIVRE BLANC - Réut : le ZLD est-il adapté à votre site industriel ?
Qu'est-ce que le rejet zéro liquide et comment fonctionne-t-il ? Quelles applications peuvent en bénéficier ? Recueillez toutes les informations sur les solutions ZLD Alfa Laval et pour les partager ou les consulter.
USER CASE - La preuve par l'exemple :
Utilisation du ZLD pour recycler les eaux usées de notre centre de maintenance Alfa Laval à Cologne
Découvrir AlfaFlash ZLD en vidéo
