Vannes de prise d’échantillon Unique
With Alfa Laval Unique Sampling Valves you can take representative samples in a variety of hygienic processes including food and beverage, personal care and biopharm. These reliable single and double-seat valves provide the high accuracy, exceptional reproducibility and excellent reliability required for high quality, cost-effective sampling. The ergonomically designed handle ensures exceptional control and convenience during operation.
Aseptic and sterilizable solution for safe sample collection
- Design ensures hygienic and contamination-free sampling
- Easy to operate thanks to simple working principle
- Highly reliable operation (rated to 6 bar) and three year warranty for all non-wearing parts
- Safe sampling through features such as non-return, quick couplings, pressure relief valve for steam and more
- Enhanced cleanability - valve body made of single piece of stainless steel provides smooth, crevice-free surfaces eliminating bacterial build-up risk
La vanne de prise d’échantillon Unique Alfa Laval se compose d'un corps de vanne, d'un actionneur et d'une membrane. La membrane en caoutchouc se trouve sur la tige de l’actionneur et fonctionne comme un bouchon extensible. Grâce au corps de vanne en acier inoxydable en une seule pièce, la soudure n'est plus nécessaire. Cela permet d'éviter la formation de pores et de fissures dans les soudures et, par conséquent, le risque d'accumulation de bactéries.
Gamme de produits et accessoires
Les vannes de prise d’échantillon Unique sont disponibles à simple ou double clapet avec des pressions de service allant jusqu'à 6 bar et des températures maximales de 130 °C. Les joints à membrane sont en EPDM ou en silicone conformes aux réglementations de la FDA. Un choix d'actionneurs manuels ou pneumatiques est disponible. D'autres options comprennent les types de corps de vannes, les raccordements, les actionneurs et les accessoires.
| Type de vanne | Taille | Type de produit | Taille de particules max. |
|
Simple clapet Double clapet |
Type 4 | Faible viscosité | Jusqu'à 2,5 mm |
|
Simple clapet Double clapet |
Type 10 | Viscosité moyenne | Jusqu'à 7 mm |
|
Simple clapet Double clapet |
Type 25 | Viscosité élevée | Jusqu'à 20 mm |
Accessoires de prise d'échantillon
Alfa Laval dispose d'une large gamme d'accessoires de prise d'échantillon de première qualité pour fournir aux utilisateurs des solutions de prise d'échantillon exhaustives. Il s'agit notamment des clapets anti-retour, d'accouplements rapides, de la vanne de surpression pour la stérilisation de la vapeur et du générateur de vapeur Alfa Laval qui vous permet de procéder à une stérilisation à la vapeur lorsqu'il n'y a pas d'alimentation permanente en vapeur à portée de main.
Fonctionnement
Vannes de prise d'échantillon Unique à simple clapet
Conçue pour un prélèvement hygiénique standard, la vanne de prise d'échantillon à simple clapet comporte deux positions : ouverte et fermée. Elle peut facilement être transformée en vanne à double clapet en remplaçant la poignée ou l'actionneur par un kit de mise à niveau.
Position ouverte pour démarrer le processus de la prise d'échantillon
Vanne manuelle : tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne.
Vanne pneumatique : ouvrez la vanne en enclenchant l'actionneur.
En position ouverte, la tige de la vanne et la membrane sont rétractées, ce qui permet au produit de circuler librement à travers la vanne ouverte.
Position d'arrêt pour la stérilisation
Vanne manuelle : pour arrêter le processus de la prise d'échantillon et fermer la vanne, tournez la poignée dans le sens des aiguilles d'une montre.
Vanne pneumatique : fermez l'arrivée d'air.
Cette action coupe le flux et permet de stériliser le canal entre les flexibles de raccordement. Si de la vapeur est utilisée pour la stérilisation en place, nous recommandons l'utilisation d'une vanne de surpression en option au niveau de la sortie.
Un nouveau degré de précision grâce à une nouvelle technologie brevetée
La technologie à simple clapet peut constituer une difficulté pour une stérilisation complète. En position fermée, le joint à membrane entre en contact avec le clapet de la vanne. Ces points de contact sont quasiment impossibles à nettoyer en raison de la compression de la surface et peuvent donc entraîner l’accumulation de résidus et de microorganismes. Vous pouvez atteindre un niveau de sécurité supplémentaire grâce à la technologie à double clapet Unique Alfa Laval. La version à simple clapet peut être simplement transformée en une vanne de prise d’échantillon Unique à double clapet à l'aide d'un kit de mise à niveau facile à utiliser.
Vannes de prise d'échantillon à double clapet Unique
Les vannes de prise d'échantillon à double clapet Unique spécialement conçues constituent un excellent choix pour les applications qui nécessitent un nettoyage plus aisé. La technologie brevetée à double clapet assure un nettoyage et une stérilisation de qualité des raccordements du clapet et des tuyaux. Conçue pour une prise d'échantillon totalement stérile, la vanne de prise d'échantillon à double clapet est équipée de trois positions : ouverte, fermée et stérilisée.
Position ouverte pour démarrer le processus de prise d'échantillon
Vanne manuelle : tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne.
Vanne pneumatique : ouvrez l'arrivée d'air au niveau du raccordement ouvert. La tige du clapet et le joint à membrane se rétractent, permettant ainsi au produit de s’écouler librement dans la vanne ouverte.
Position fermée pour arrêter le processus de prise d'échantillon
Vanne manuelle : tournez la poignée dans le sens des aiguilles d'une montre.
Vanne pneumatique : coupez l'arrivée d'air au niveau du raccordement ouvert.
Position stérilisée
Vanne manuelle : tournez la poignée dans le sens des aiguilles d'une montre jusqu'à la position d’entrée de la vapeur.
Vanne pneumatique : appliquez de l'air sur le raccordement de vapeur. La tige interne de la tête de la vanne s'enfonce ainsi dans le clapet intérieur et cesse l'écoulement du produit dans l'orifice de la vanne. En même temps, la tige extérieure de la tête de la vanne se rétracte et décolle le joint à membrane de son clapet normal. Les zones difficiles d’accès sur la surface du clapet sont alors exposées, garantissant la stérilisation complète et faisant de la vanne de prise d’échantillon Unique à double clapet un choix puissant et fiable afin d’obtenir une prise d’échantillon 100 % représentative.

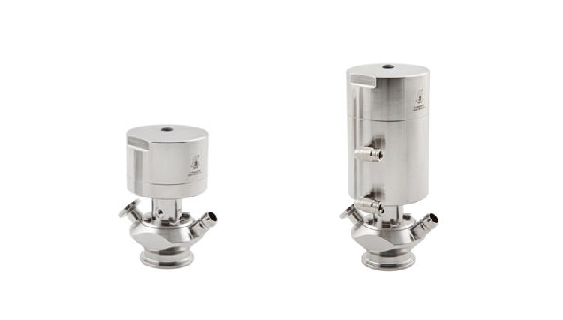

Configuration avec un actionneur pneumatique
La vanne de prise d’échantillon Unique Alfa Laval peut être configurée avec un actionneur manuel ou pneumatique. L'actionneur pneumatique propose une option de prise d’échantillon à distance et un sélecteur de proximité d'unité d'indication peut être ajouté pour le positionnement de la vanne.
Dans la configuration à simple clapet, l'actionneur pneumatique ouvre et ferme la vanne.
En cas d'installation d'une vanne de prise d’échantillon à double clapet, l'actionneur pneumatique assure en outre la stérilisation totale de l'ensemble du clapet de la vanne et des raccordements de tuyauterie.
Partie d'une large gamme de vannes
Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment : produits laitiers, aliments, boissons, produits d'entretien&, cosmétiques et soins corporels, biotechnologie et pharmacie.
- Cuve Carlsberg SB Alfa Laval
- Vanne de prise d’échantillon à membrane SB Alfa Laval
- Prise d’échantillon SB Micro Alfa Laval
- Vannes de prise d’échantillon Unique Alfa Laval
Pour une gamme de vannes plus étendue, découvrez les différentes vannes Alfa Laval : vannes à boule, vannes papillon, vannes de régulation/contrôle, vannes à membrane, vannes à double étanchéité, vannes à double clapet, vannes de régulation, vannes d'échantillonnage, vannes à patin et vannes à simple clapet.
