Platenwarmtewisselaars



Hoe platenwarmtewisselaars met pakkingen werken

In een platenwarmtewisselaar met pakkingen zijn de platen voorzien van elastomere pakkingen die de kanalen afdichten en de vloeistoffen naar het juiste  kanaal sturen. Het platenpakket wordt bevestigd tussen een frame-plaat en een drukplaat en wordt samengeperst door trekbouten. De kanaalplaten en de drukplaat hangen aan een draagbalk bovenin de warmtewisselaar en worden op hun plaats gehouden door een geleidingsbalk aan de onderzijde. Beiden zijn bevestigd aan de steunkolom. Door het mechanisch ontwerp van de platenwarmtewisselaar is deze eenvoudig te reinigen en kan de capaciteit gemakkelijk worden aangepast door het aantal platen uit te breiden of te verminderen.

Vloeistof/Vloeistof platenwarmtewisselaar

Stoom platenwarmtewisselaar

Vloeistof/Vloeistof 2-pass platenwarmtewisselaar



Vloeistof/Vloeistof platenwarmtewisselaar

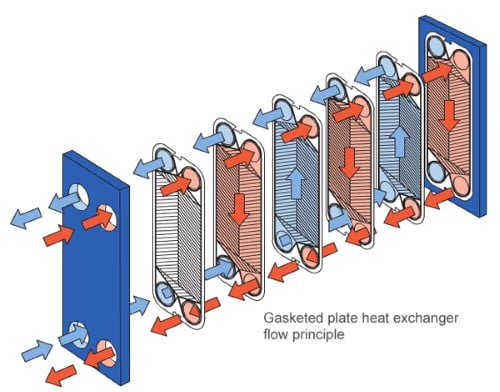

Deze animatie laat het werkingsprincipe zien van een Alfa Laval vloeistof/vloeistof 1-pass platenwarmtewisselaar, waarbij de vloeistoffen in tegengestelde richting van elkaar door de warmtewisselaar stromen. De warme vloeistof (in rood aangegeven) komt via één van de aansluitingen aan de bovenzijde de warmtewisselaar binnen en verlaat deze weer via de aansluiting aan de onderzijde. De koude vloeistof (in blauw aangegeven) komt via één van de aansluitingen aan de onderzijde binnen en verlaat de warmtewisselaar via de aansluiting aan de bovenzijde.


Terwijl de vloeistoffen zich door de warmtewisselaar verplaatsen, wordt warmte overgedragen van de warme media naar de koude media. De tegenstroom maakt maximale warmterugwinning bij een zeer klein temperatuurverschil mogelijk. Het is tevens mogelijk te werken met kruisende temperaturen, wat inhoudt dat de warme zijde een lagere temperatuur kan bereiken dan de koude zijde. Hierin verschilt de platenwarmtewisselaar sterk met de buizenwarmtewisselaar die dit slechts gedeeltelijk lukt. De thermische efficiëntie van een platenwarmtewisselaar is hierdoor beter.

Lees verder over de voordelen van platenwarmtewisselaars versus buizenwarmtewisselaars.

Platenwarmtewisselaars: Vloeistofstromen

De vloeistoffen komen via de aansluitingen en de poorten van de warmtewisselaarplaten naar binnen. Speciaal ontworpen pakkingen tussen de platen zorgen ervoor dat de warme en de koude vloeistoffen naar de juiste kanalen geleidt worden. De vloeistof verplaatst zich via een speciaal ontworpen distributiepatroon in de zone tussen de platen. Alfa Laval biedt twee typen distributiepatronen: de gepatenteerde CurveFlowTM en het chocolade patroon. De distributiezone is een van de belangrijkste kenmerken van een platenwarmtewisselaar. Deze zorgt voor een optimale en gelijkmatige verdeling van vloeistoffen over het volledige plaatoppervlak. De warmteoverdracht-efficiëntie wordt hierdoor gemaximaliseerd en vervuiling wordt geminimaliseerd. In de animatie kunt u zien dat het disitributieoppervlak de vloeistof helpt om het volledige plaatoppervlak te benutten.

Voor zeer warmtegevoelige media wordt in platenwarmtewisselaars tegenstroom toegepast. Het voordeel hiervan is dat de koudste vloeistof en de warmste vloeistof op het zelfde punt de warmtewisselaar binnen komen. Dit minimaliseert het risico van oververhitting, respectievelijk bevriezing van gevoelige media. In de animatie kunt u zien dat de warme vloeistof in tegengestelde richting stroomt, zodat beide vloeistoffen de warmtewisselaar aan de onderzijde binnenkomen.

De animatie toont het werkingsprincipe van een conventionele platenwarmtewisselaar met pakkingen, maar hetzelfde werkingsprincipe is ook van toepassing op de meer gespecialiseerde typen zoals onze semi-gelaste en WideGap platenwarmtewisselaars.

Alfa Laval biedt een zeer uitgebreid aanbod platenwarmtewisselaars met pakkingen die in de meest uiteenlopende industrieën worden toegepast. Het aantal verschillende maatvoeringen, plaat- en pakkingsmaterialen is enorm.



Stoom platenwarmtewisselaar

De animatie laat het werkingsprincipe van een Alfa Laval stoom platenwarmtewisselaar zien. De stoom of damp (aangegeven in grijs) komt de warmtewisselaar binnen via een van de aansluitingen aan de bovenzijde en het gevormde condensaat verlaat de warmtewisselaar via de aansluiting aan de onderzijde. De koude vloeistof (aangegeven in blauw, overgaand in rood) komt via een van de aansluitingen aan de onderzijde binnen en verlaat de warmtewisselaar aan de bovenzijde.

Terwijl de vloeistoffen zich door de warmtewisselaar verplaatsen, wordt warmte overgebracht van de condenserende stoom/damp naar het  koude medium. De vloeistof bereikt de warmtewisselaarplaten via de aansluitingen en poortgaten.

Speciaal ontworpen pakkingen tussen de platen zorgen ervoor dat de warme en de koude vloeistoffen naar de juiste kanalen geleidt worden. De vloeistof verplaatst zich via een speciaal ontworpen distributiepatroon in de zone tussen de platen. Alfa Laval biedt twee typen distributiepatronen: de gepatenteerde CurveFlowTM en het chocolade patroon. De distributiezone is een van de belangrijkste kenmerken van een platenwarmtewisselaar. Deze zorgt voor een optimale en gelijkmatige verdeling van vloeistoffen over het volledige plaatoppervlak. De warmteoverdracht-efficiëntie wordt hierdoor gemaximaliseerd  en vervuiling wordt hierdoor geminimaliseerd . In de animatie kunt u zien dat het disitributiepatroon de vloeistof helpt om het volledige plaatoppervlak te benutten.

De animatie toont het werkingsprincipe van een conventionele platenwarmtewisselaar met pakkingem, maar hetzelfde werkingsprincipe is van toepassing op de gespecialiseerde reeksen zoals onze semi-gelaste en WideGap platenwarmtewisselaars.



2-Pass platenwarmtewisselaar

Deze anminate laat het werkingsprincipe zien van een Alfa Laval vloeistof/vloeistof 2-pass platenwarmtewisselaar waar de vloeistoffen in tegengestelde richting van elkaar door de warmtewisselaar stromen. De ‘turning plate’ in het midden van het platenpakket stuurt de vloeistof in de 2 doorgangen. De warme vloeistof (aangegeven in rood) komt via een van de aansluitingen in de frameplaat de warmtewisselaar binnen. De vloeistof wordt in serie door de warmtewisselaar geleidt en verlaat de warmtewisselaar via een van de aansluitingen in de drukplaat. De koude vloeistof (aangegeven in blauw) komt gelijktijdig door een van de aansluitingen in de drukplaat de warmtewisselaar binnen en verlaat deze weer via een van de aansluitingen in de frameplaat.

Terwijl de vloeistoffen zich door de warmtewisselaar verplaatsen, wordt warmte overgedragen van de warme media naar de koude media. De tegenstroom maakt maximale warmterugwinning bij een zeer klein temperatuurverschil mogelijk. Het is tevens mogelijk te werken met kruisende temperaturen, wat inhoudt dat de warme zijde een lagere temperatuur kan bereiken dan de koude zijde. Hierin verschilt de platenwarmtewisselaar sterk met de buizenwarmtewisselaar die dit slechts gedeeltelijk lukt. De thermische efficiëntie van een platenwarmtewisselaar is hierdoor beter.

Lees verder over de voordelen van platenwarmtewisselaars versus buizenwarmtewisselaars.

De vloeistoffen komen via de aansluitingen en de poorten van de warmtewisselaarplaten naar binnen. Speciaal ontworpen pakkingen tussen de platen zorgen ervoor dat de warme en de koude vloeistoffen naar de juiste kanalen geleidt worden. De vloeistof verplaatst zich via een speciaal ontworpen distributiepatroon in de zone tussen de platen. Alfa Laval biedt twee typen distributiepatronen: de gepatenteerde CurveFlowTM en het chocolade patroon. De distributiezone is een van de belangrijkste kenmerken van een platenwarmtewisselaar. Deze zorgt voor een optimale en gelijkmatige verdeling van vloeistoffen over het volledige plaatoppervlak. De warmteoverdracht-efficiëntie wordt hierdoor gemaximaliseerd en vervuiling wordt geminimaliseerd. In de animatie kunt u zien dat het disitributieoppervlak de vloeistof helpt om het volledige plaatoppervlak te benutten.

De animatie toont het werkingsprincipe van een conventionele platenwarmtewisselaar met pakkingen, maar hetzelfde werkingsprincipe is ook van toepassing op de meer gespecialiseerde typen zoals onze semi-gelaste en WideGap platenwarmtewisselaars.

Voor zeer warmtegevoelige media wordt in platenwarmtewisselaars tegenstroom toegepast. Het voordeel hiervan is dat de koudste vloeistof en de warmste vloeistof op het zelfde punt de warmtewisselaar binnen komen. Dit minimaliseert het risico van oververhitting, respectievelijk bevriezing van gevoelige media. In de animatie kunt u zien dat de warme vloeistof in tegengestelde richting stroomt, zodat beide vloeistoffen de warmtewisselaar aan de onderzijde binnenkomen.

Alfa Laval biedt een zeer uitgebreid aanbod platenwarmtewisselaars met pakkingen die in de meest uiteenlopende industrieën worden toegepast. Het aantal maatvoeringen, plaat- en pakkingsmaterialen is enorm.
