Platenwarmtewisselaars



AlfaVap verdamper

AlfaVap semi-gelaste platenwarmtewisselaars zijn ’rising film’ verdampers en zijn geschikt wanneer de concentratie en viscositeit van de media hoog zijn.

Het voordeel van AlfaVap warmtewisselaars is dat ze ook werken wanneer het temperatuurverschil tussen de warme en koude vloeistoffen slechts 2.5°C is. Dit betekent dat er met een mindere kwaliteit stoom gewerkt kan worden en dat er meer effecten in serie gebruikt kunnen worden vergeleken met een buizenwarmtewisselaar. Dit bespaart stoomkosten.

Toepassingen:

  • Verdampersystemen voor suikerraffinage
  • Verdampersystemen voor zoetstoffen
  • Verdampersystemen voor Bioethanol en bijtende stoffen
  • Thermosifon boiler



AlfaVap voordelen versus buizenwarmtewisselaars

  • AlfaVap biedt een substantieel hogere termische efficiëntie dan buizenwarmtewisselaars, waardoor beduidend minder vloeroppervlak benodigd is en kosten bespaard worden.
  • Het compacte, veelzijdige ontwerp van AlfaVap betekent dat kosten voor transport, opbouw en installatie drastisch verlaagd worden.
  • Het warmteoverdrachtoppervlak van AlfaVap is gemakkelijk bereikbaar voor inspectie of reiniging.
  • Dankzij het lage hold-up volume van AlfaVap, is slechts een zeer kleine hoeveelheid reinigingschemicaliën nodig vergeleken met buizenwarmtewisselaars.
  • In tegenstelling tot buizenwarmtewisselaars – waar de capaciteit een vast gegeven is – kan een AlfaVap gemakkelijk aangepast worden aan veranderende omstandigheden door eenvoudig het aantal platen uit te breiden of te verminderen binnen het bestaande frame.

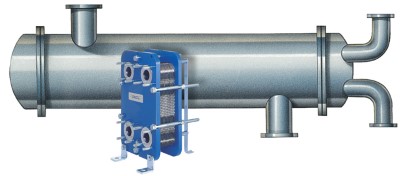

  • Vergeleken met buizenwarmtewisselaars, beparen AlfaVap platenwarmtewisselaars tot 50% ruimte. (zie illustratie)





Hoe AlfaVap werkt

Het warmteoverdrachtoppervlak van een platenwarmtewisselaar met pakkingen bestaat uit een aantal geribde platen die tussen het frame en de drukplaten wordt gemonteerd om de ontwerpdruk te handhaven. De afdichting tussen de platen van de AlfaVap bestaat uit afwisselend laserlassen en pakkingen. AlfaVap is specifiek gemaakt voor verdampingsprocessen. Het systeem heeft twee aanvoeropeningen die zich in het midden aan de onderzijde van de frameplaat bevinden. De grote uitgang voor damp en concentraat bevindt zich aan de bovenkant. De warme stoom condenseert in de gelaste kanalen en het verdampingsproduct verplaatst zich door de kanalen met pakkingen.



Kenmerken die het verschil maken

Wanneer u de aanschaf van een platenwarmtewisselaar overweegt is het belangrijk om te weten dat platenwarmtewisselaars niet allemaal hetzelfde zijn.  De hieronder uitgelichte kenmerken zijn dan ook de moeite waard om nader te onderzoeken. Samen bieden ze vele voordelen, waaronder een lagere total cost of ownership (TCO), hogere efficiëntie en een betere veiligheid voor uw medewerkers.

ClipGrip pakking

Wat is het?

Een lijmvrije pakking met superieure uitlijning die een perfecte afdichting en probleemloos onderhoud waarborgt. De bevestiging aan de plaat wordt verbeterd door de vijf bevestigingspunten.

Risico's van andere ontwerpen

Andere pakkingontwerpen, zoals klikpakkingen, hebben slechts één bevestigingspunt op de plaat. Wanneer dit punt wegvalt, is de pakking niet langer aan de plaat bevestigd.

Lagerblok

Wat is het?

Een voorziening tussen de kop van de trekbout en de frameplaat die wrijvingskrachten reduceert en onderhoud vergemakkelijkt.

Risico's van andere ontwerpen

Het ontbreken van lagerblokken veroorzaakt meer wrijving en verhoogt het risico van verfbeschadigingen aan het frame en dus corrosie, waardoor de frameplaat vroegtijdig vervangen moet worden.

.

Drukplaatroller

Wat is het?

De drukplaat moet gemakkelijk langs de draagstang geschoven kunnen worden om toegang te krijgen tot het platenpakket. De oplossing is een roller bovenop de draagstang waar de drukplaat aan bevestigd is. Deze roller maakt het mogelijk om de zware drukplaat gemakkelijk te verplaatsen. Het onderhoud kan hierdoor gemakkelijk en snel worden uitgevoerd. De roller is  van metaal vervaardigd  om het grote gewicht van de drukplaat te kunnen dragen.

Risico's van andere ontwerpen

Wanneer de roller minder robuust is uitgevoerd kan deze defect raken. Hierdoor kan de drukplaat vastlopen en niet meer in beweging gebracht worden op het moment dat onderhoud nodig is.



Vijfpunts-uitlijning

Wat is het?

Zorgt ervoor dat platen zichzelf uitlijnen omdat deze maar op één manier passen. Vijfpunts-uitlijning vergemakkelijkt het onderhoud aanzienlijk.

Risico's van andere ontwerpen

Veel alternatieve uitlijnsystemen sluiten de opening tussen de draagstang en de plaat niet af, waardoor plaatpakketten kunnen doorbuigen en lekkageproblemen ontstaan.



Onderhoud van uw platenwarmtewisselaars

Platenwarmtewisselaars spelen in de meeste toepassingen een essentiële rol. Als ze niet goed werken, kan dit leiden tot een lagere productkwaliteit, lagere veiligheid en hogere energiekosten. En als ze niet werken, kan dit leiden tot kostbare stilstand en aanzienlijke productieverliezen. Daarom is het zo belangrijk om onderhoud te plegen – en om dit op de juiste manier te doen.

Lees meer over het onderhoud van platenwarmtewisselaars
